GD&T چیست؟ آموزش تلرانس‌گذاری هندسی در طراحی، ساخت و کنترل کیفیت صنعتی

GD&T چیست؟ راهنمای جامع تلرانس‌گذاری هندسی در طراحی، ساخت و کنترل کیفیت صنعتی

مقدمه

در صنایع پیشرفته مانند نفت و گاز، پتروشیمی، خودروسازی، هوافضا و ماشین‌آلات دقیق، تنها داشتن ابعاد صحیح برای تولید یک قطعه کافی نیست. یک قطعه ممکن است از نظر اندازه کاملاً مطابق نقشه باشد، اما به دلیل خطا در موقعیت، راستایی، تختی یا هم‌محوری هنگام مونتاژ عملکرد مناسبی نداشته باشد.

اینجاست که استاندارد GD&T (Geometric Dimensioning and Tolerancing) یا تلرانس‌گذاری هندسی و ابعادی اهمیت پیدا می‌کند.

GD&T یک زبان استاندارد مهندسی است که به طراحان، تولیدکنندگان و کارشناسان کنترل کیفیت کمک می‌کند الزامات دقیق هندسی قطعات را روی نقشه‌های صنعتی مشخص و بررسی کنند.

GD&T چیست؟

GD&T مخفف عبارت:

Geometric Dimensioning and Tolerancing

به معنی تلرانس‌گذاری هندسی و ابعادی است.

این استاندارد مشخص می‌کند یک ویژگی هندسی مانند:

• شکل سطح
• موقعیت سوراخ‌ها
• زاویه قطعات
• هم‌محوری شفت‌ها
• میزان لنگی قطعات دوار

چه مقدار مجاز است از حالت ایده‌آل انحراف داشته باشد.

برخلاف تلرانس‌های معمولی که فقط اندازه را کنترل می‌کنند، GD&T رفتار هندسی قطعه را کنترل می‌کند.

چرا مهندسان مکانیک باید GD&T یاد بگیرند؟

یادگیری GD&T برای مهندسان مکانیک، طراحی، تولید و کنترل کیفیت یک مهارت کلیدی محسوب می‌شود؛ زیرا بسیاری از خطاهای پرهزینه در فرآیند ساخت، نه به دلیل اشتباه در ابعاد، بلکه به دلیل برداشت نادرست از الزامات هندسی نقشه‌ها اتفاق می‌افتند.

یک مهندس ممکن است قطعه‌ای را با ابعاد کاملاً صحیح طراحی کند، اما اگر موقعیت، راستایی، تختی یا روابط هندسی آن به‌درستی تعریف نشده باشد، قطعه در مرحله مونتاژ یا کنترل کیفیت با مشکل مواجه شود.

استفاده صحیح از GD&T باعث می‌شود:

✅ نقشه‌های صنعتی دقیق‌تر تفسیر و خوانده شوند.
✅ ارتباط بین طراحی، ساخت و کنترل کیفیت بهبود پیدا کند.
✅ خطاهای تولید، دوباره‌کاری و هزینه‌های اضافی کاهش یابد.
✅ قطعات با قابلیت ساخت بهتر و اقتصادی‌تر طراحی شوند.
✅ مهندسان برای فعالیت در صنایع بزرگی مانند نفت و گاز، پتروشیمی، نیروگاهی، خودروسازی و هوافضا مهارت مورد نیاز صنعت را کسب کنند.

کاربرد GD&T در صنایع نفت و گاز

در تجهیزات صنعتی مانند:

• فلنج‌ها
• شفت‌ها
• پمپ‌ها
• ولوها
• قطعات ماشین‌کاری شده

کنترل موقعیت، هم‌محوری و لنگی نقش مهمی در عملکرد صحیح تجهیزات دارد.

تفاوت GD&T با تلرانس ابعادی

تلرانس ابعادی فقط اندازه را مشخص می‌کند.

مثلاً:

قطر یک سوراخ:

Ø20 ±0.05

یعنی قطر می‌تواند بین 19.95 تا 20.05 باشد.

اما این اطلاعات نمی‌گوید:

• سوراخ دقیقاً کجا قرار دارد؟
• محور آن چقدر انحراف دارد؟
• نسبت به سطوح دیگر چقدر زاویه دارد؟

GD&T این مشکلات را حل می‌کند.

دسته‌بندی کنترل‌های GD&T

کنترل‌های GD&T در پنج گروه اصلی قرار می‌گیرند:

1- کنترل شکل (Form)

شامل:

• Straightness
• Flatness
• Circularity
• Cylindricity

2- کنترل جهت (Orientation)

شامل:

• Parallelism
• Perpendicularity
• Angularity

3- کنترل موقعیت (Location)

شامل:

• Position
• Concentricity
• Symmetry

4- کنترل پروفایل (Profile)

شامل:

• Profile of Line
• Profile of Surface

5- کنترل لنگی (Runout)

شامل:

• Circular Runout
• Total Runout

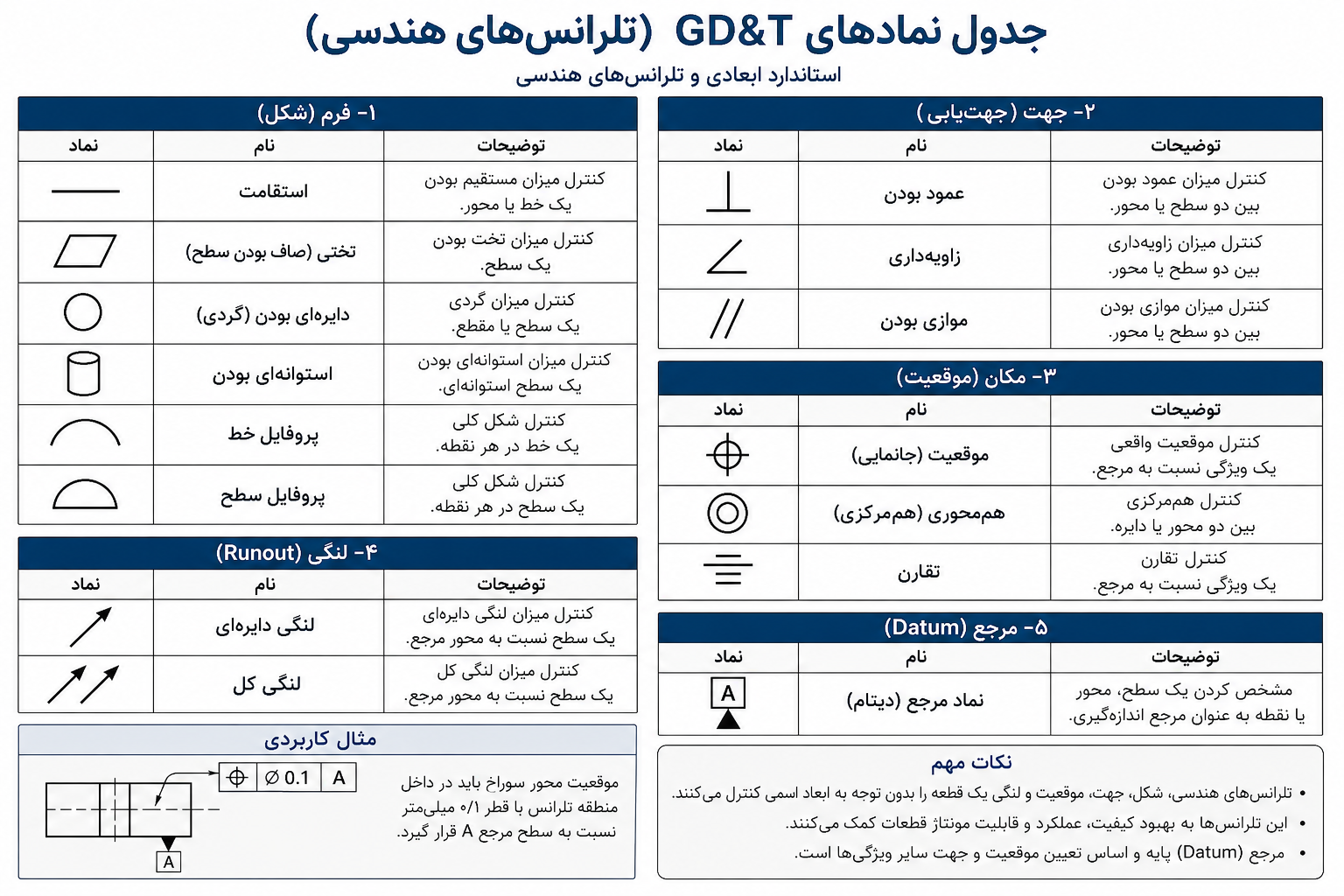

معرفی مهم‌ترین نمادهای GD&T

راستایی (Straightness)

راستایی میزان انحراف یک خط یا محور نسبت به حالت کاملاً مستقیم را کنترل می‌کند.

کاربرد:

• شفت‌ها
• محورهای ماشین‌کاری
• قطعات دقیق

تختی (Flatness)

تختی مشخص می‌کند یک سطح چقدر باید صاف باشد.

کاربرد:

• سطوح اتصال
• فلنج‌ها
• قطعات مونتاژی

موقعیت (Position)

یکی از مهم‌ترین کنترل‌های GD&T است.

برای کنترل محل دقیق سوراخ‌ها و ویژگی‌های قطعه استفاده می‌شود.

مثال:

در یک فلنج صنعتی، چند سوراخ پیچ باید دقیقاً در محل مشخص قرار داشته باشند.

Datum چیست؟ با مثال واقعی

Datum یا مرجع هندسی، سطح یا نقطه‌ای است که به عنوان مبنای اندازه‌گیری استفاده می‌شود.

در نقشه‌ها معمولاً با حروف:

A، B، C

نمایش داده می‌شود.

مثال:

در یک قطعه ماشین‌کاری شده:

• سطح A → سطح اصلی مرجع
• سطح B → مرجع دوم
• سطح C → مرجع سوم

این سه مرجع موقعیت دقیق قطعه را مشخص می‌کنند.

MMC و LMC چیست؟

این بخش برای مهندسان بسیار مهم است.

MMC (Maximum Material Condition)

بیشترین مقدار ماده در قطعه.

مثال:

کوچک‌ترین سوراخ مجاز یا بزرگ‌ترین قطر شفت.

LMC (Least Material Condition)

کمترین مقدار ماده در قطعه.

استفاده از MMC باعث می‌شود:

• تلرانس تولید بهتر مدیریت شود.
• قطعات قابل مونتاژ باقی بمانند.
• هزینه ساخت کاهش پیدا کند.

Feature Control Frame چیست؟

Feature Control Frame یا قاب کنترل ویژگی، اطلاعات کامل یک تلرانس هندسی را نمایش می‌دهد.

شامل:

• نماد GD&T
• مقدار تلرانس
• Datum Reference

مثال:

Position | Ø0.1 | A | B | C

یعنی موقعیت این ویژگی باید با تلرانس 0.1 نسبت به مراجع A، B و C کنترل شود.

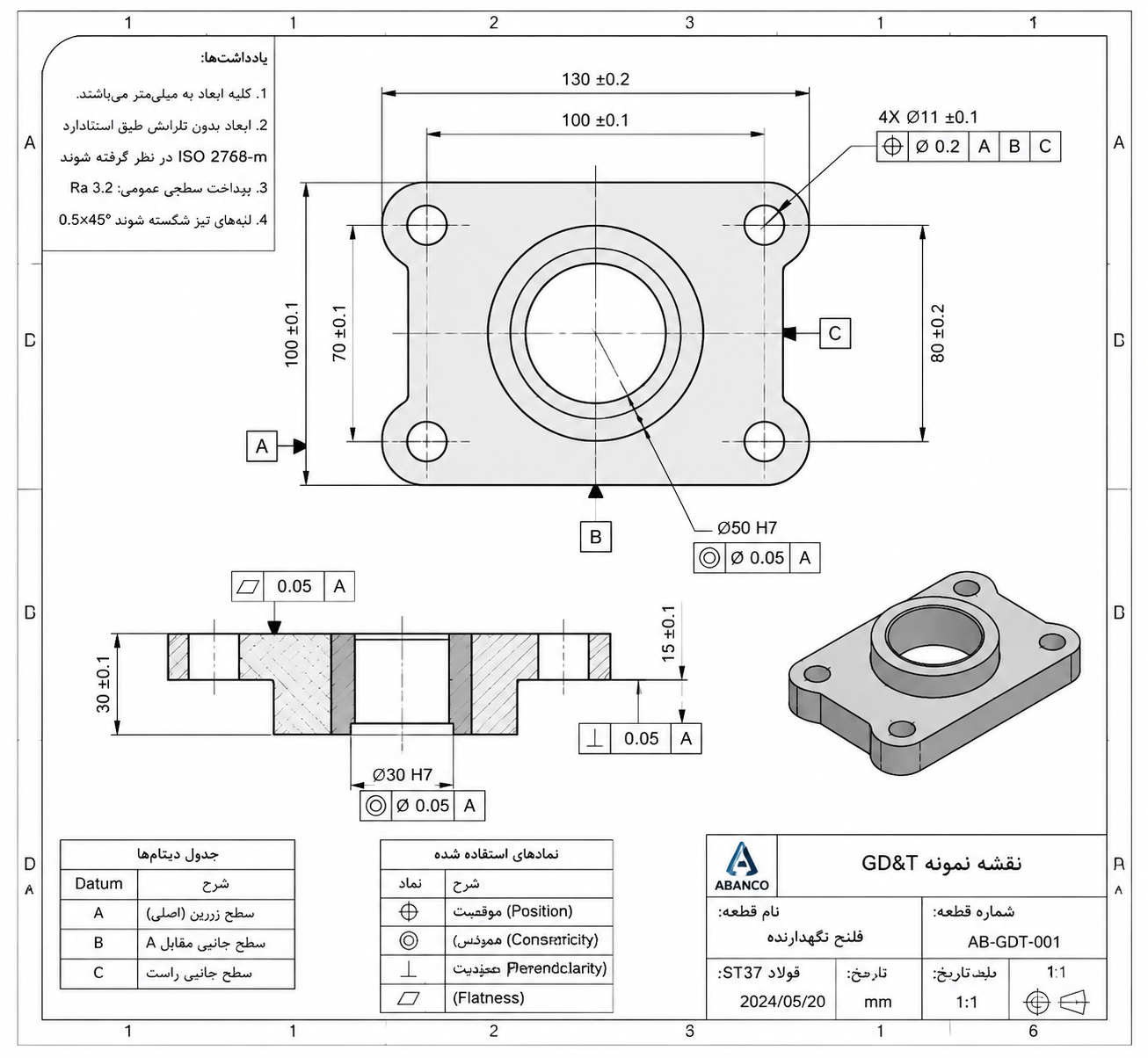

مثال خواندن یک نقشه واقعی GD&T

در یک قطعه صنعتی:

فرض کنید یک سوراخ باید نسبت به سطح A و B قرار بگیرد.

روی نقشه نوشته شده:

Position Ø0.05 A B

معنی:

محور سوراخ نباید بیشتر از 0.05 میلی‌متر نسبت به سیستم مرجع A و B انحراف داشته باشد.

اشتباهات رایج مهندسان در استفاده از GD&T

برخی اشتباهات رایج:

❌ استفاده از تلرانس‌های زیاد و غیرضروری

❌ مشخص نکردن Datum مناسب

❌ استفاده اشتباه از Position

❌ عدم توجه به MMC و LMC

❌ طراحی قطعه بدون در نظر گرفتن فرآیند ساخت

مسیر یادگیری GD&T برای مهندسان

برای یادگیری اصولی پیشنهاد می‌شود مسیر زیر طی شود:

مرحله اول:

آشنایی با مفاهیم پایه:

• تلرانس
• نقشه‌خوانی صنعتی
• استانداردهای مهندسی

مرحله دوم:

یادگیری:

• نمادهای GD&T
• Datum
• Feature Control Frame

مرحله سوم:

تمرین با نقشه‌های واقعی صنعتی

مرحله چهارم:

کار با استانداردهای حرفه‌ای مانند:

ASME Y14.5

جمع‌بندی

GD&T یکی از مهم‌ترین مهارت‌های مهندسی برای طراحی، ساخت و کنترل کیفیت قطعات صنعتی است.

این استاندارد باعث می‌شود قطعات دقیق‌تر طراحی شوند، خطاهای تولید کاهش پیدا کند و ارتباط بین مهندسان طراحی، تولید و کنترل کیفیت بهتر شود.

برای مهندسان مکانیک، طراحی صنعتی و فعالان صنایع نفت، گاز و تولید، یادگیری GD&T یک مزیت حرفه‌ای مهم محسوب می‌شود.
